選擇最適合的棒磨機用鋼棒

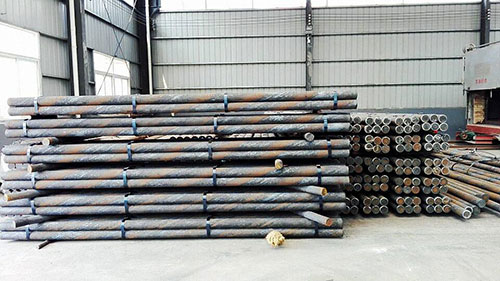

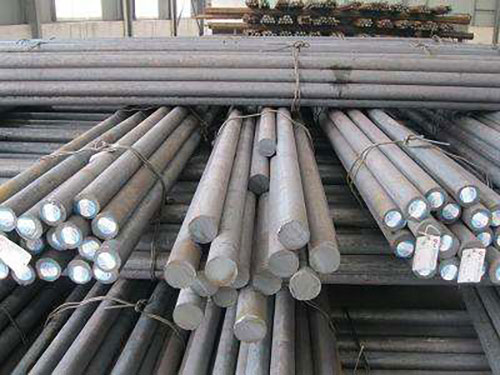

　　棒磨機用鋼棒是筒形棒磨機中用來粉磨礦塊的一種研磨介質，廣泛應用于鐵礦和有色金屬礦山選礦廠、水泥廠、火力發電廠、耐火材料廠、鋼鐵廠、磷肥廠等粉磨行業。棒磨機用鋼棒在此粉磨礦塊的同時，自身也不斷磨損變小，直至失效，因此消耗極大。

　　目前，我國年消耗鋼棒約500萬噸，主要是鑄造鐵棒、鍛造鋼棒、軋制鋼棒。規格通常使用的棒磨鋼棒直徑為Φ20mm~Φ120mm，超大型棒磨機使用的最大鋼棒直徑為Φ130mm~Φ150mm。棒磨機用鋼棒生產工藝，主要有：鑄造鐵棒、鍛造鋼棒、軋制鋼棒，鑄造鐵棒工藝優點：設備簡單，投資少。生產技術和操作容易掌握；對多規格、小批量的訂單，安排生產容易、靈活。

　　工藝缺點：鑄造缺陷多（氣孔、砂眼、夾雜、表面、裂紋等）；密度低、比重小；金屬晶粒粗大，沖擊韌性差（一般為3~7J/cm2）；能耗高，金屬收得率低；Φ40mm以下的小棒鑄造難度很大。鍛造鋼棒工藝優點：投資少、上馬快，原料既可以用熱軋圓鋼，也可用熱軋鋼坯，坯料長度不限，生產易于組織。

　　工藝缺點：生產質量難以穩定控制；人工下料，單重不一；易造成鋼棒表面折疊；加熱缺陷，氧化脫碳，晶粒變粗，甚至過熱、過燒，熱處理質量不穩定；終鍛溫差大，淬火熱處理質量不穩定；產品的硬度、淬透性和沖擊韌性不能保證穩定；效率低、成本高。

　　軋制鋼棒工藝優點：生產效率高、產量大，適于大型現代勞化鋼棒廠；軋棒生產機械化、自動化程度高；質量穩定，鋼棒硬度高，內外硬度差小，沖擊韌性高，比重大。工藝缺點：建廠投資大；工藝技術含量高；多規格、小批量訂購有一定難度，不適合小批量頻繁換產品規格。
