b2材質鍛造熱軋鋼球特別注意事項

2021-06-02 16:48:29 中耐研磨

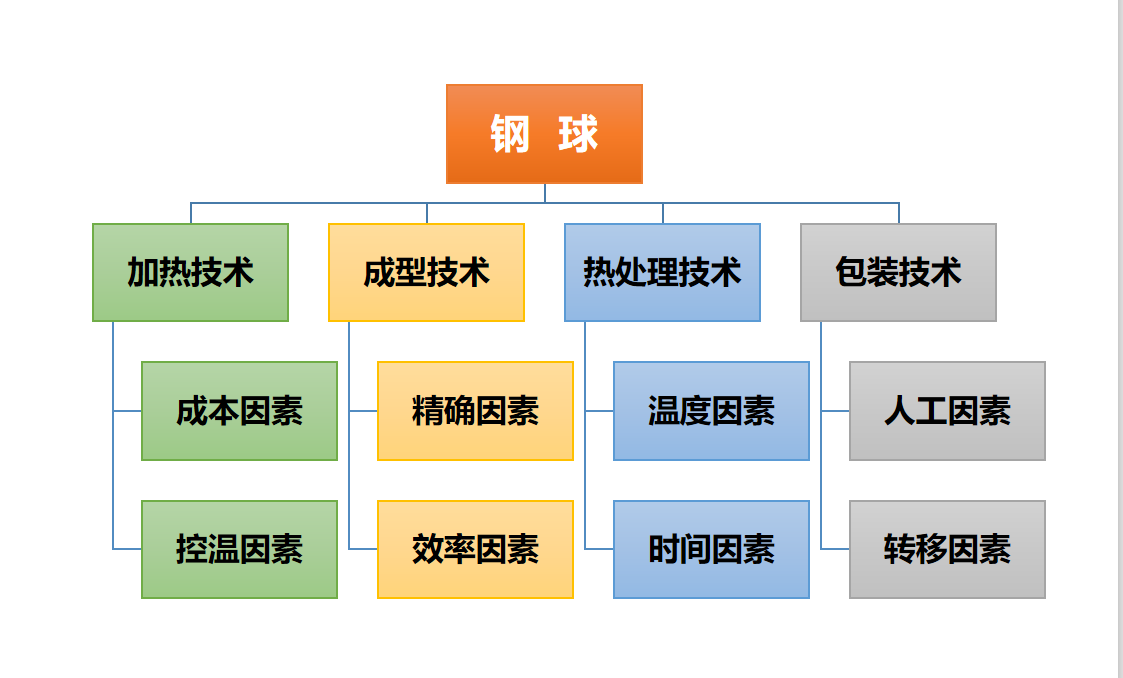

    B2鋼球特別注意事項:

1、直徑100MM以上的B2材質鋼球，不要追求表面HRC60度以上，鋼球很容易出現破碎，無數選場事故證明的，磨機直徑大5-6M以上的磨機，慎選用B2材質，尤其是80MM以上的鋼球，這種材質脆性大一些。

2、如果選用直徑80MM以上的B2材質，注意是哪個鋼廠生產的原材料，大直徑的鋼材，一般的鋼廠生產的材料壓縮比根本達不到打鋼球的要求，很容易出現鋼球使用過程中破碎。這里就哪個鋼廠的材料不好不在贅述。

3、鋼球必須進行電回火。

B2材質成分: C 0.72-0.85 Mn 0.8-1.0 Si 0.17-0.37 Cr 0.4-0.6 S，P＜0.035(每個鋼廠生產的成分略有不同，基本都在這個區間內)

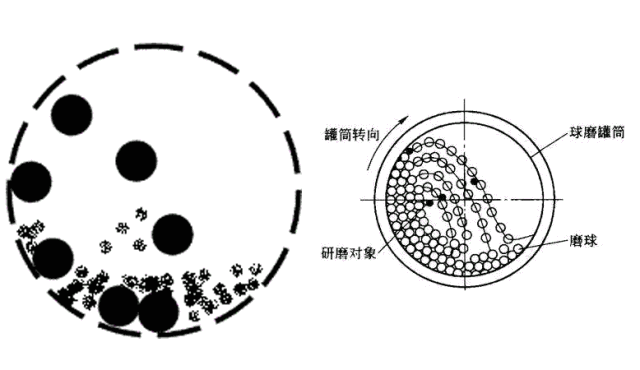

主要用作：

1、直徑20-80MM的鋼球 也有部分用作100-140MM的鋼球一般這個材質的鋼球在80MM以下的時候，鋼球內外硬度差別不是很大，基本都在60度以上，80MM的稍差點，心部55度以上沒有問題(熱軋鋼球的話，80MM鋼球心部只有40多度)如果是70MM一下的鋼球，適用于各種直徑的磨機。

2、如果鋼球直徑偏大，B2材質的大直徑鋼球，不大適合與直徑6米以上的磨機，很容易出現破碎，因為其含碳太高，鋼球脆性比較其他材質差一些（也有10多米的磨機用80鋼球的案例，用的還不錯，需要具體情況具體分析哈）。
