鍛造耐磨鋼球硬度的解釋
2021-05-24 14:05:30
中耐研磨
鍛造耐磨鋼球硬度的解釋
導讀：鋼球硬度分為布氏硬度(HB) 、洛氏硬度(HR) 、維氏硬度(HV)
1.布氏硬度(HB)
以一定的載荷(一般3000kg)把一定大小(直徑一般為10mm)的淬硬鋼球壓入材料表面，保持一段時間，去載后，負荷與其壓痕面積之比值，即為布氏硬度值(HB)，單位為公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)
當HB>450或者試樣過小時，不能采用布氏硬度試驗而改用洛氏硬度計量。它是用一個頂角120°的金剛石圓錐體或直徑為1.59、3.18mm的鋼球，在一定載荷下壓入被測材料表面，由壓痕的深度求出材料的硬度。
3.維氏硬度(HV)
以120kg以內的載荷和頂角為136°的金剛石方形錐壓入器壓入材料表面，用材料壓痕凹坑的表面積除以載荷值，即為維氏硬度HV值(kgf/mm2)。

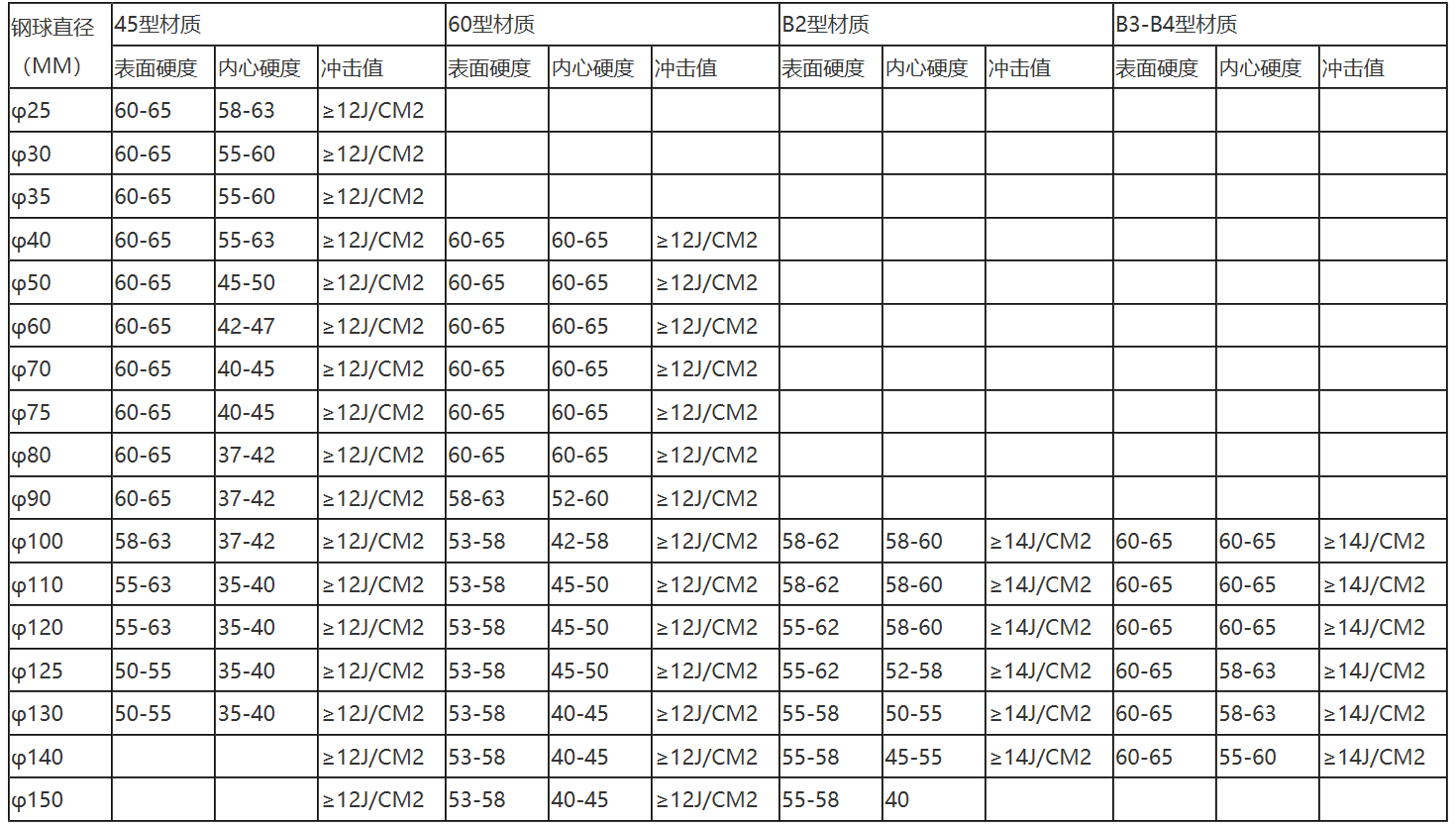

濟南中耐鍛造鋼球硬度表
