熱軋鋼球性能硬度表整合

     熱軋鋼球特點(diǎn)：

     1、鋼球鋼鍛軋制工藝-快速成型法

     2、材質(zhì)：常規(guī)分為B2,B3兩種材質(zhì)。

     3、φ60以下鋼球?yàn)锽2材質(zhì)，表面硬度為62-63HRC，心部硬度為60-61HRC，沖擊韌性12J/CM2。

     4、φ60以上鋼球?yàn)锽3材質(zhì)，以φ80mm，φ100mm為例，表面硬度為62-63HRC，心部硬度為60-61RHC，沖擊韌性為20J/CM2以上。

  采用軋制工藝，不會(huì)增加鋼球鋼鍛的生產(chǎn)成本，能提高鋼球鋼鍛生產(chǎn)效益，且產(chǎn)品質(zhì)量穩(wěn)定。

     5、金相組織

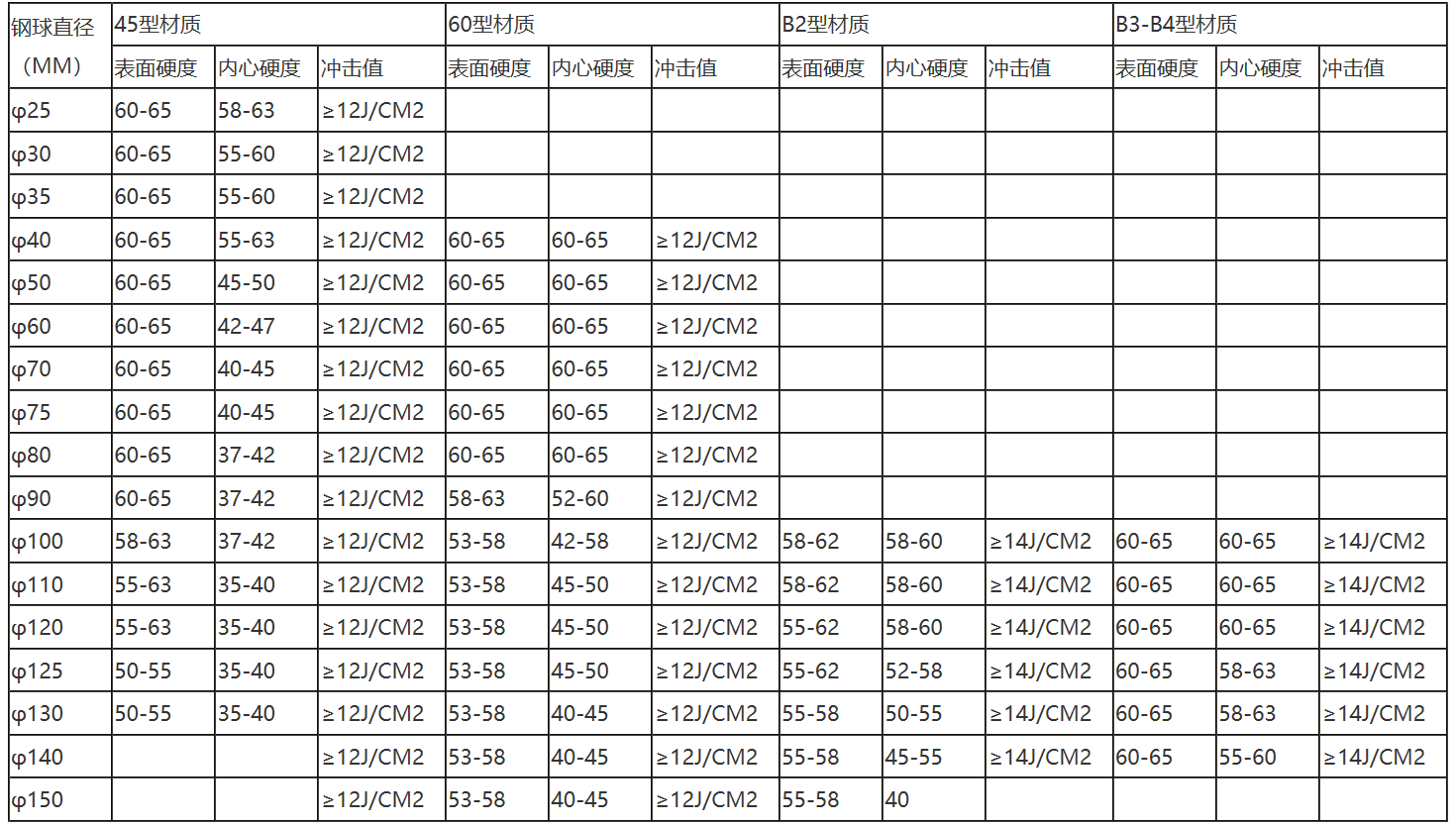

熱軋鋼球硬度表：

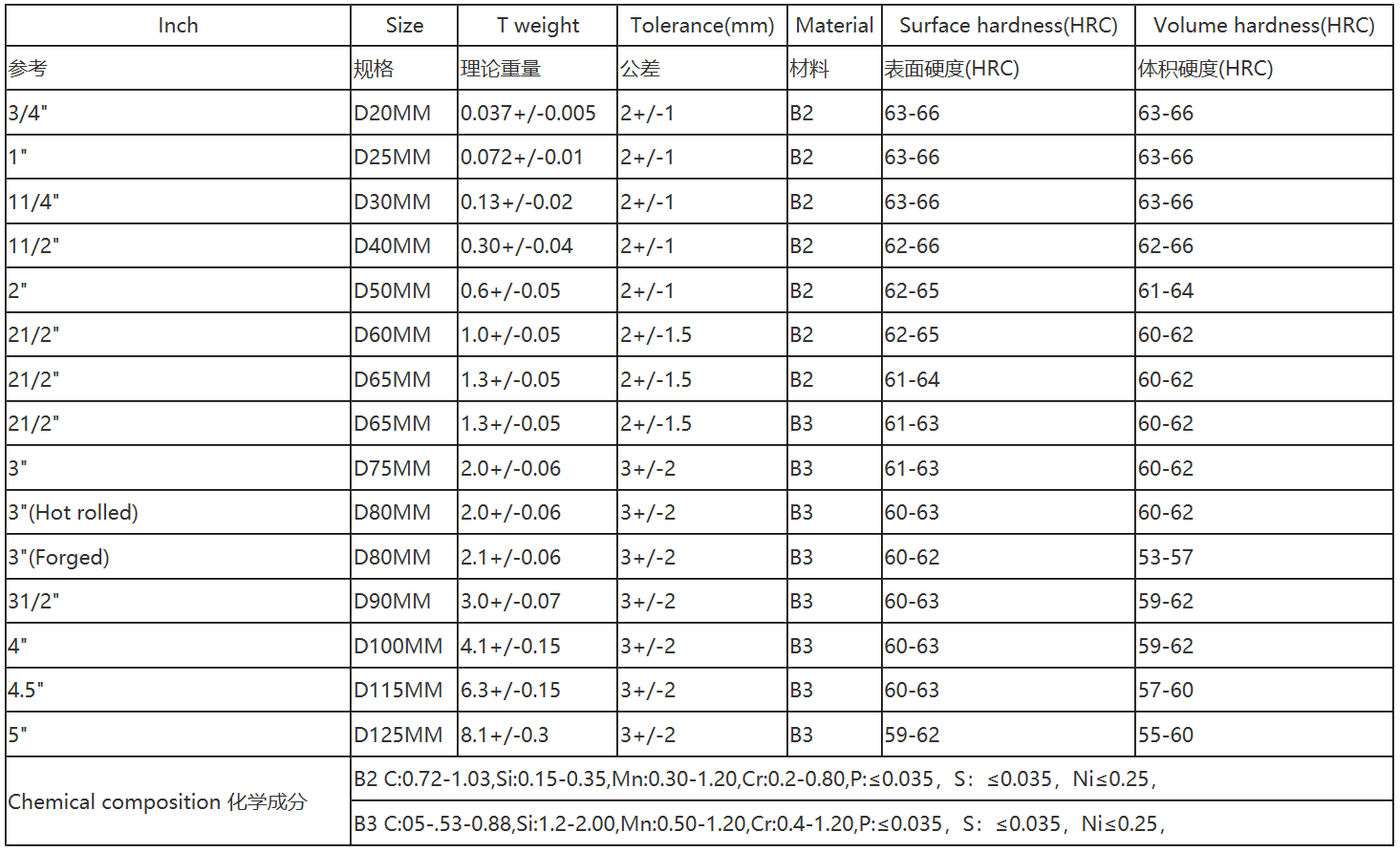

熱軋鋼球規(guī)格偏差表
