棒磨機加鋼棒方法-鋼棒加棒裝置-自動加棒機
一種棒磨機加鋼棒方法自動加棒裝置，屬于棒磨機鋼棒輔助設備技術領域，具體涉及一種棒磨機自動加棒裝置。本實用新型提供了一種使用方便、效率高、安全可靠的棒磨機自動送棒裝置。本實用新型包括機架，其特征在于：機架的一側設置有桿導向機構，桿導向機構的一側設置有拉桿機構，機架上設置有與拉桿機構對應的桿支撐架；導桿機構包括安裝在機架上的導桿電機，導桿電機通過鏈輪組件與惰輪組連接；撥桿機構包括安裝在機架上的撥桿電機，撥桿電機通過齒輪箱與撥桿軸連接，撥桿軸平行于惰輪組的排列方向；撥桿軸的兩端設有帶撥桿間隙的撥桿盤；撥桿盤設置在桿座的末端；并且桿移動盤的頂部從桿固定器上方露出。
屬于選礦設備領域，具體涉及一種棒磨機的給棒器-自動加棒機。
背景技術：
棒磨機通常用于研磨車間。根據MB3240型棒磨機，使用的研磨材料為90mm3850mm的鋼棒(384kg/件)。根據生產需要，每天必須停止一臺棒磨機以添加棒料。傳統的鋼棒添加方法是手搖起重機、手動提升或簡單的鋼棒添加機，其中數百公斤的研磨中鋼棒被裝載到鋼筋軋機中。其中簡易加棒機的操作過程如下：用行車將一捆(十根)鋼棒吊至距地面2米左右的操作平臺上，兩人在平臺上卸下撬棒，一人在地面上送棒，存在以下裝置缺陷：(1)由于操作平臺較高，在吊裝或卸下鋼棒時，存在安全隱患；(2)由于操作平臺較高，兩人在平臺上撬杠存在安全隱患；(3)由于需要三人配合操作，費時費力，效率低，加棒時間過長。全年停產加棒120小時左右，落棒不規律，效果不好，導致停產。
技術實現的要素：
本實用新型的目的是克服現有技術的不足，提供一種棒磨機加棒機，能夠解決加棒時的安全隱患，提高加棒時的效率，提高加棒時的效果，減少人為因素和勞動，效果好，性能穩定。
本實用新型解決技術問題所采取的技術方案是：
一種棒磨機的棒料加棒機，包括機架以及安裝在機架上的放棒裝置、升降裝置和送棒裝置。
鋪桿裝置包括傾斜設置的鋪桿平臺，鋪桿平臺與水平方向的夾角為4-6度；

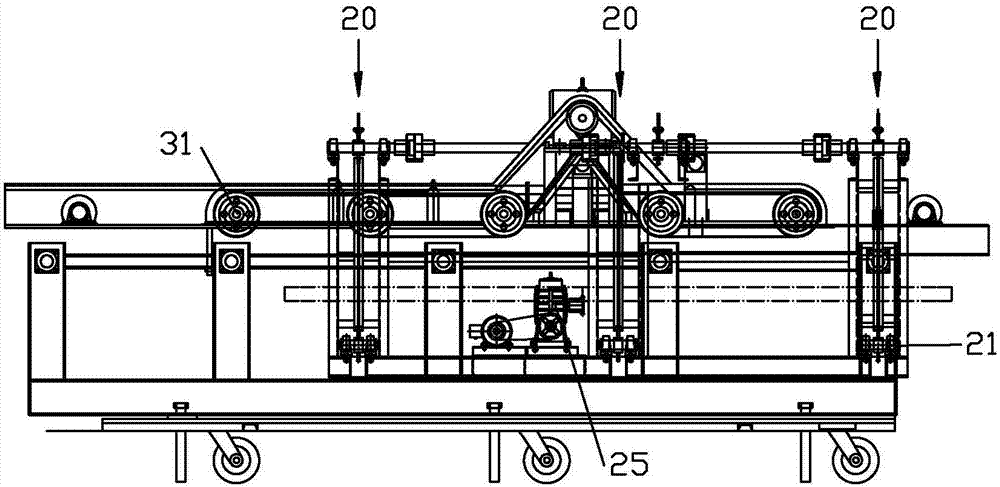

升降裝置至少三個，間隔平行設置在機架上；每個升降裝置包括兩個轉輪、鏈條、過渡板、多個掛鉤和升降電機；兩個轉輪上下間隔設置在機架上，兩個轉輪的輪心連線與水平方向成58-62度夾角；鏈條與兩個轉輪配合纏繞，放桿平臺的下端與鏈條的下部相對應；過渡板傾斜設置在框架上，與水平方向成4-6度夾角，過渡板的上端對應鏈條的上部；多個鉤間隔地附接到鏈條，并且鉤包括第一部分和第二部分，其中第一部分附接到鏈條并且垂直于鏈條；第二部分與第一部分形成118-122度的夾角，并且在第一部分和第二部分之間的接合處形成平滑過渡；升降電機與轉輪傳動連接，通過升降電機帶動轉輪轉動和鏈條、吊鉤移動；送桿裝置包括多個U形滾輪、傳動電機和擋板；u形輥設置在機架的頂部，相鄰u形輥之間的距離不大于研磨棒的長度；u形滾輪對應至少三個升降裝置；過渡板的下端對應u形滾輪；擋板位于U形滾輪遠離鏈條的一側；傳動電機與u形滾輪傳動連接。
在一個實施例中，鋪桿裝置還包括支撐架，鋪桿平臺與支撐架連接。
在一個實施例中，桿鋪設平臺離地面的高度為480-520毫米
在一個實施例中，u形輥的輪面為u形凹面，u形凹面的開口略大于研磨棒的直徑。
實施例還包括控制裝置，升降電機和輸送電機與控制裝置連接。
與背景技術相比，本技術方案具有以下優點：
本實用新型徹底解決了棒磨機加棒時的安全隱患，大大降低了員工的操作風險，具有一鍵啟停、便攜操作、單人完成操作的優點，降低了員工的勞動強度，節約了勞動力；而且加棒整齊，不會亂，加棒效果好，減少了人工操作的波動因素，單次加棒縮短了20分鐘以上，節約了總加棒效率的20%，為生產任務的順利完成提供了保障；本實用新型的棒磨機給棒器功能高效安全，操作方便，省時省力；結構上運行平穩，安全隱患少。
本發明公開了一種棒磨機自動送棒器-加棒機，包括用于存放鋼棒的架體部分、用于在架體部分上的導軌上進退并將鋼棒投入棒磨機的臂架部分、用于將鋼棒從架體部分拉到臂架部分的拉棒裝置、用于行走架體部分的行走系統以及用于控制架體部分和臂架部分行走位移的限位控制系統。本發明結構簡單，拆裝方便，通過行走系統可以實現送棒器的縱向和橫向運動，適用于各種直徑和長度的鋼筋。實現一機配多種規格的棒磨機，通用性強，降低投入成本。
本實用新型公開了一種棒磨機加棒機，包括機架、設置在機架上的放棒裝置、升降裝置和給棒裝置；鋪條裝置包括傾斜設置的鋪條平臺；升降裝置包括兩個轉輪、鏈條、過渡板、多個掛鉤和升降電機；兩個轉動輪的輪心連線與水平方向成58-62度夾角；鏈條與兩個轉輪配合纏繞；鏈條上間隔連接有多個掛鉤；送棒裝置包括多個U形輥、輸送電機和擋板；u形滾輪對應升降裝置；過渡板位于鏈條和u形滾輪之間；擋板位于U形滾輪遠離鏈條的一側。本實用新型的磨棒機可以解決加棒時的安全隱患，提高加棒時的效率和效果，減少人為因素和勞動，效果好，性能穩定。
