球磨機鋼球研磨區運動

　　球磨機鋼球在球磨機磨內的運動特點和磨內環境息息相關。在磨內只存在少量水和鋼球或只存在鋼球的情況下，球磨機運行時，磨內鋼球會產生方向沿筒壁向下的滑動。而且，這種類型的滑動會對鋼球的提升效果造成不利的影響，鋼球不能上升到理論上應該到達的拋落高度。而如果向磨內加入一定量的礦料，則這種滑落現象相應減弱甚至消除，影響程度與加入礦料的量有關。相對少量的礦料造成下滑微量減弱，而礦料量增加到一定程度，滑動現象即會消失。由此可以得知，磨內研磨礦料和球磨機鋼球混合后會增加球磨機的提升能力。

　　另外，球磨機鋼球在提升過程中除受襯板提升作用上升外，還會在提升 過程中產生自轉。如圖2-1所示，最外層鋼球4在工作過程中，隨筒體進行圓周 運動，所以鋼球提升過程中會受離心力匕及重力G的共同作用。重力G的方向 豎直向下，因此將其分解成法向分力萬n和切向分力Er。其中，切向分力Er作 用在球心，且其方向與鋼球提升方向相反，起到阻礙鋼球運動的作用；而法向分 力Fn的作用方向與離心力L相同，將鋼球以力(Z+Fn)壓在筒壁布置的襯板上。 根據鋼球，1與襯板的接觸壓力(Z+Fn)和接觸處的摩擦系數f,可得出摩擦力公式 5L+Fn)。摩擦力是使鋼球上升的力，作用在接觸點，而切向分力是使球磨機鋼球滑落的力，作用在鋼球球心處。

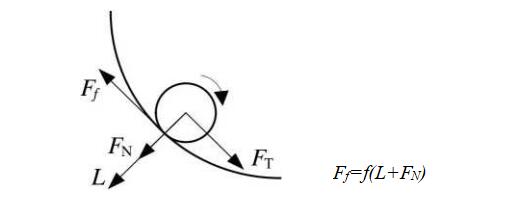

　　圖2-1研磨區最外層鋼球受力示意圖

　　在鋼球處于研磨區內時，若鋼球與襯板相對靜止勻速提升，根據其力的分析, 鋼球會受到大小相等方向相反的力&和Er的作用，且二者的作用點不同。事實 上，兩個力會形成一對力偶。受此力偶的作用，鋼球在提升的過程中又會圍繞自 身軸線自轉。因此最外層鋼球在研磨區提升過程中，是邊轉動邊向上運動的。這 種自轉造成了襯板的摩擦磨損行為。
